Из чего состоит модульный ангар: конструкция и проектирование
Основные элементы модульного ангара

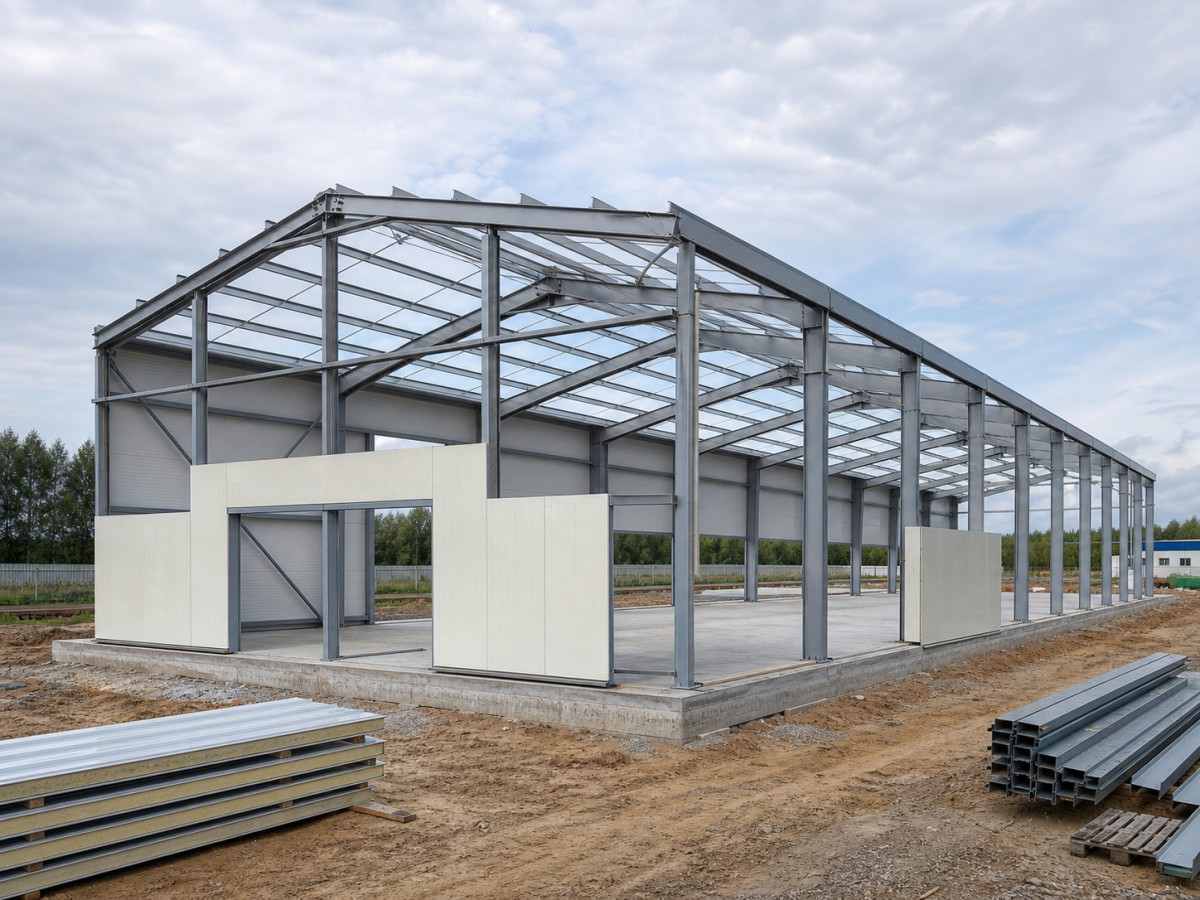

Несущий каркас.
Выполнен из стальных профилей (двутавры, швеллеры, гнутые профили). Шаг колонн унифицирован — обычно 3, 4, 5 или 6 метров, что позволяет стыковать модули без дополнительных переходных узлов.
Ограждающие конструкции.
В зависимости от назначения — сэндвич-панели (для утеплённых вариантов), профилированный лист (для холодных складов) или ПВХ-тент (для лёгких и временных решений).
Фундамент.
Для модульных ангаров используется мелкозаглублённая монолитная плита или ленточный фундамент. Выбор типа зависит от геологии участка и расчётных нагрузок.
Проектирование: не «типовой», а «унифицированный»
Миф: модульный ангар это безликая типовая коробка.
Реальность: унификация касается только шага колонн и узлов соединений. Всё остальное — размеры, высоту, конфигурацию, расположение ворот — заказчик выбирает под свои задачи.
При проектировании модульного ангара учитывают:
- Климатические нагрузки. Снеговой и ветровой район учитывают так же, как и для капитального здания.
- Эксплуатационные нагрузки. Если в ангаре будет мостовой кран или стеллажные системы с большим весом, каркас рассчитывают с учетом его габаритов и нагрузок.
- Перспективу расширения. Проектировщик закладывает возможность пристыковки новых модулей в торец или сбоку.
От качества проработки узлов стыковки, точности расчётов и правильного выбора типовых сечений зависит, сможете ли вы через два года добавить ещё один пролёт, не усиливая весь каркас. Поэтому проектирование модульного ангара не про «удешевить любой ценой», а про гибкость, расчетливость и перспективы.
