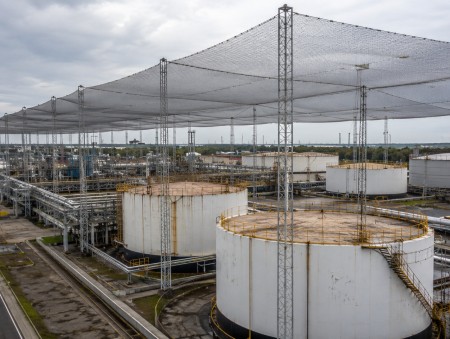

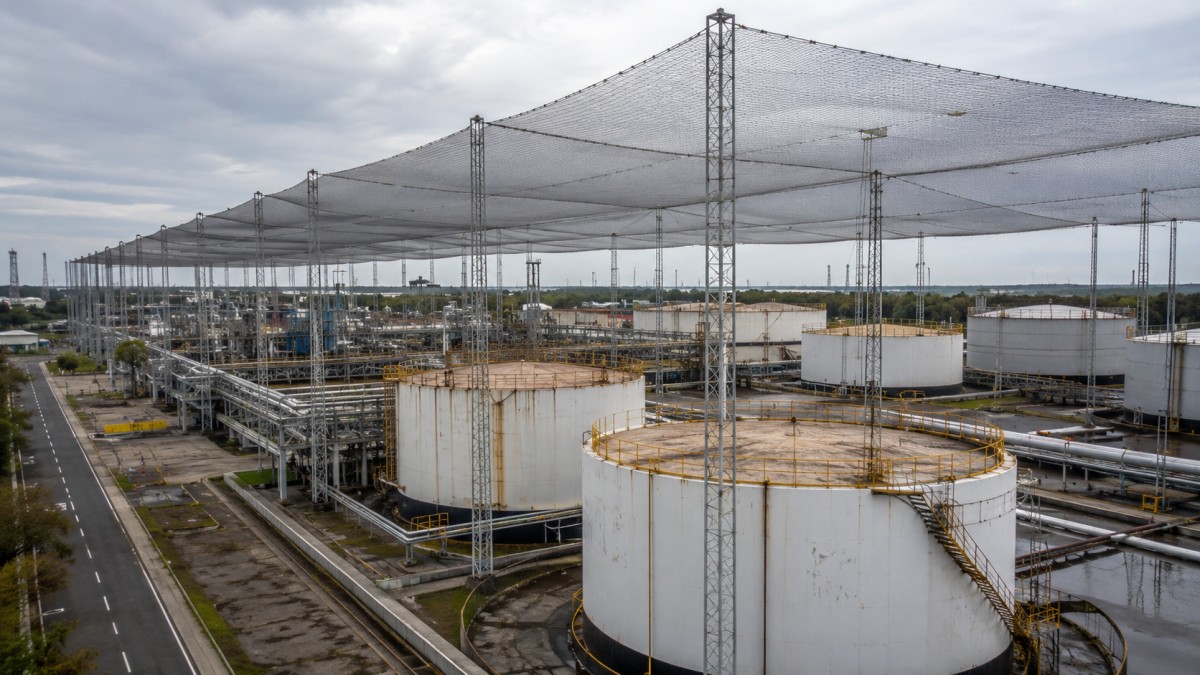

Временные защитные ограждающие конструкции (ВЗОК) от БПЛА

Что и от чего защищает

Согласно СП 542.1325800.2024, защитная ограждающая конструкция должна минимизировать воздействие нескольких опасных факторов.

• Таранный удар БПЛА. Дрон врезается в сетку. Задача защитной конструкции — остановить его или изменить траекторию, чтобы он не долетел до объекта. Для этого используются защитные сетки и тросовые ограждения.
• Поражение осколками и кумулятивной струей. После подрыва боевой части дрона образуются осколки, которые могут поразить объект. Противоосколочные элементы — маты, тюфяки, стенки — улавливают их и не дают достигнуть защищаемого сооружения.
• Термическое воздействие. Горящие или нагретые части, потерявшие инерцию, могут стать причиной пожара. Поэтому материалы сетки и все элементы конструкции должны быть негорючими или самозатухающими.

Важный нюанс: от воздушной волны сетка не защитит. Для гашения ударной волны нужны другие конструктивные решения — правильное расстояние от защищаемого объекта до барьера, демпфирующие системы и специальные расчеты опор. Это учитывается на этапе проектирования.

Из чего состоит ВЗОК: элементы и их задачи

Сетчатое полотно. Основной барьер. Используется габионная сетка двойного кручения с шестиугольной ячейкой — именно она способна выдерживать динамические нагрузки, которые возникают при столкновении с беспилотником. Важно: сетка Манье, которую иногда путают с габионной, для таких задач не подходит.

Армирующие тросы (канаты). Вплетаются в сетку с определенным шагом — от 0,5 до 2 метров — и усиливают полотно, давая дополнительное сопротивление прорыву. Армированная сетка — это уже не просто сетка, а комбинированная защита «сетка + тросовое ограждение», что закрывает сразу два требования СП 542. Срок службы оцинкованной сетки с тросами — более 20 лет.

Опоры и растяжки. Держат всю конструкцию. Могут быть с демпферными системами — блоками и растяжками, которые гасят инерцию при ударе и снижают пиковые нагрузки на опоры. Без правильно рассчитанных опор и растяжек даже самая прочная сетка не выдержит удара.

Противоосколочные элементы — тюфяки, маты, стенки. Устанавливаются в зависимости от уровня защиты и типа угрозы.

Уровни защиты: от малых дронов до средних с осколочным поражением

В зависимости от того, какой дрон может атаковать объект, подбирается состав защиты. Классификация уровней защиты приведена в СП 542.1325800.2024.

• 1-й уровень защиты — базовый. Включает защитные сетки, ограждения из стальных тросов, опоры и растяжки. Предназначен для отражения атак малых БПЛА до 30 кг.
• 2-й уровень защиты — усиленный. Добавляются дополнительные защитные сетки. Рассчитан на легкие БПЛА 30-100 кг.
• 3-й уровень защиты — для средних БПЛА 100-250 кг. К элементам добавляются тюфяки и маты для защиты от осколков.
• 4-й уровень защиты — максимальный. Для средних БПЛА с осколочным поражением добавляются противоосколочные стенки.

Типы БПЛА, которые учитываются для каждого уровня

• 1-й уровень: малые БПЛА до 30 кг, до 60 км/ч.
• 2-й уровень: легкие БПЛА 30-100 кг, 60-120 км/ч.
• 3-й уровень: средние БПЛА 100-250 кг, 120-200 км/ч.
• 4-й уровень: средние БПЛА с осколочным поражением.

Что важно при проектировании

Защитное ограждение — это не просто сетка на столбах. Это система, где каждый элемент должен быть рассчитан под конкретную угрозу: массу, скорость и заряд БПЛА. Проектирование ведется по СП 542.1325800.2024. Узлы крепления, шаг армирования тросов, типы соединений — все должно быть подтверждено расчетами.

Наши специалисты проектируют и монтируют ВЗОК под конкретные задачи заказчика. Подбираем тип сетки, уровень защиты и схему крепления к опорам.

ВЗОК — это инженерное решение, где сетка работает вместе с тросами, опорами, демпферами и противоосколочными элементами. Каждый уровень защиты рассчитан под свою угрозу, а сама конструкция проектируется не на глаз, а по нормативу.

Если ваш объект требует защиты от БПЛА, напишите нам. Подберем уровень защиты, рассчитаем нагрузки и смонтируем барьер без бетона и капитальных затрат, но с гарантией, что дрон не доберется до цели.
