Особенности проектирования авиационных ангаров
Проектирование авиационного ангара — задача на порядок сложнее, чем разработка типового склада или цеха. Здесь требуется расчёт большепролётных конструкций, учёт динамических нагрузок от движения воздушных судов, особые требования к воротам и инженерным системам.

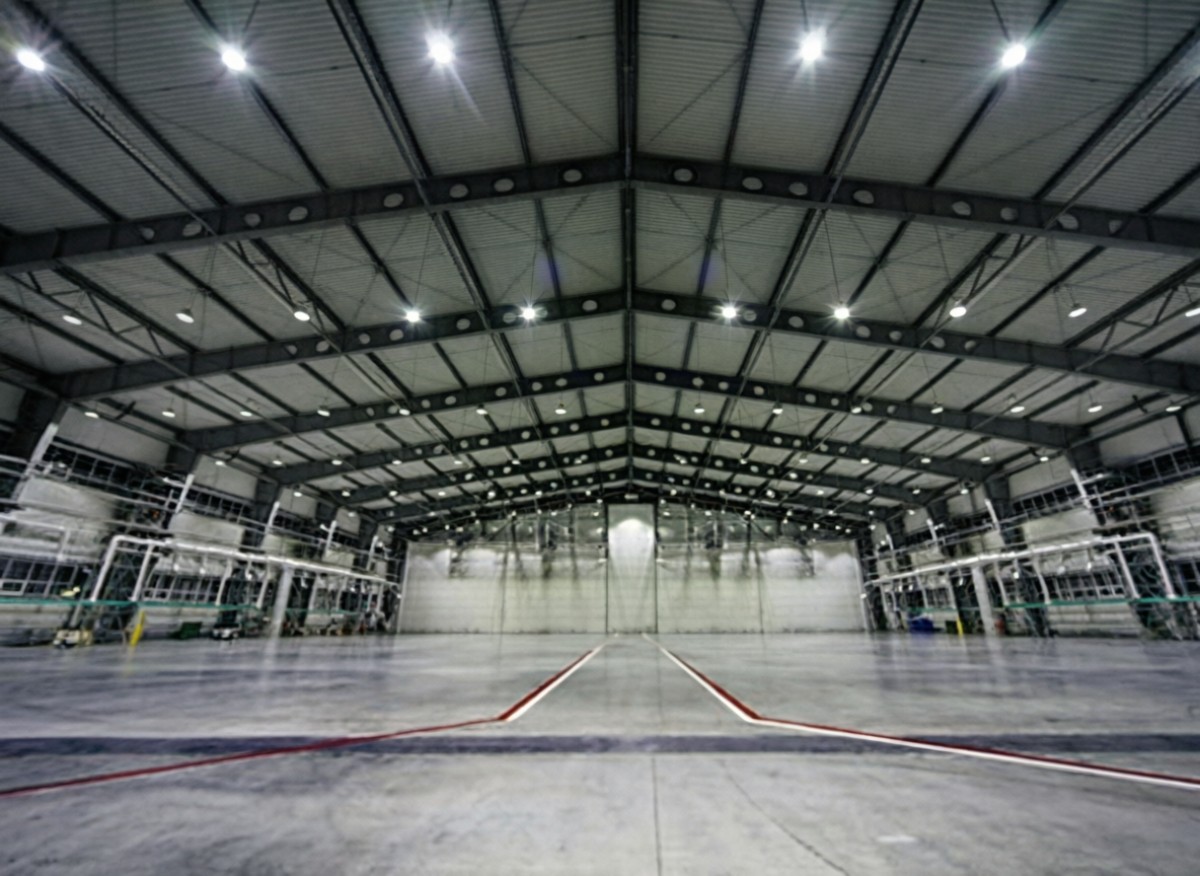

Большепролётные конструкции
Самолёт не может объезжать колонны. Для заезда и манёвров воздушного судна внутри ангара требуется свободное пространство без промежуточных опор. Пролёты авиационных ангаров достигают 60-100 метров, а иногда и больше.
Для перекрытия таких пролётов применяются:
- Сварные двутавры переменной высоты. Позволяют оптимизировать расход металла, увеличивая высоту сечения в зонах максимальных изгибающих моментов.
- Ферменные конструкции. Используются, когда необходимо обеспечить минимальные прогибы и пропуск коммуникаций в теле конструкций. Могут быть решётчатыми, с параллельными поясами или арочными.
- Рамные каркасы. Обеспечивают жёсткость и устойчивость при больших ветровых и сейсмических нагрузках.
При этом важно помнить: авиационный ангар — это не только пролёт, но и высота. Для обслуживания хвостового оперения или вертикального стабилизатора высота до низа ферм и балок может достигать 18-30 метров.
Ответственный узел — ворота
Воротам авиаангара уделяется особое внимание. Они должны обеспечивать проезд воздушного судна с учётом размаха крыльев и высоты киля. Ширина ворот часто превышает 40 метров, высота — 10-25 метров.
Для таких габаритов применяются подъёмные или раздвижные конструкции. Ошибки в проектировании этого узла могут быть критическими: отклонения в узлах крепления связей и недостаточная жёсткость горизонтальных связей приводят к значительным деформациям, что делает ворота непригодными к эксплуатации.
Какие нагрузки учитываются
Авиационные ангары рассчитываются на несколько групп нагрузок:
- Снеговые и ветровые. Подбираются по региону строительства. Для прибрежных и горных районов значения могут быть экстремальными.
- Сейсмические. Для объектов в сейсмоактивных зонах расчёт может выполняться до 9 баллов по шкале MSK-64.
- Крановые и технологические. Возникают от подвесного оборудования, мостовых кранов и инженерных систем.
- Динамические. Связаны с движением самолётов, работой ворот и расчётными сценариями при открытых воротах.
Расчёт ведётся по СП 16.13330 «Стальные конструкции» и отраслевым нормативам для аэродромных сооружений. Качество производства и соединений здесь критично: по смежной теме можно посмотреть материал о том, как фиксируется качество сварки и болтовых соединений.
Фундаменты
Для фундаментов крупных авиационных ангаров облегчённые решения не рассматриваются. Основание должно воспринимать нагрузки от большепролётного каркаса, ворот, оборудования, снега, ветра и эксплуатационных сценариев.
Заказчику важно помнить, что проектирование авиационного ангара — задача для команды, которая понимает, как работает самолёт, какие нагрузки возникают при его заезде, как гасить вибрации и как обеспечить надёжность ворот. Ошибки в расчётах здесь не исправляются на стройплощадке — они могут стоить эксплуатационной пригодности объекта.
